Kabelbruch beim Begrenzungskabel finden und reparieren

Der Mähroboter bleibt stehen, die Ladestation blinkt und das Display meldet, dass kein Signal da ist: Dann ist oft das Begrenzungskabel unterbrochen. Ein Spaten beim Umgraben, der Vertikutierer oder die Rasenkantenschere – schon ist die Schleife offen. Die gute Nachricht: Einen Kabelbruch findest du meist mit einfachen Mitteln, und die Reparatur dauert nur ein paar Minuten.

Kurz gesagt: Erst die einfachen Ursachen ausschließen, dann die Bruchstelle suchen – mit Sichtprüfung, Radio, Messgerät oder durch Halbieren der Schleife. Repariert wird mit einem Stück Ersatzkabel und zwei gelgefüllten Verbindungsklemmen.

Erst die einfachen Ursachen prüfen

Bevor du den Garten absuchst, schließ die häufigen anderen Ursachen aus:

1. Strom: Steckt das Netzteil der Ladestation in der Steckdose, und hat die Steckdose Strom?
2. Anschlüsse: Sitzen beide Kabelenden mit ihren Anschlussklemmen fest in der Ladestation? Sind die Klemmen sauber, oder sind Kontakte angelaufen oder korrodiert?
3. Anzeige: Was die Kontrollleuchte der Ladestation in welcher Farbe bedeutet, steht in der Anleitung deines Mähroboters. Manche Geräte zeigen auch in der App, ob das Schleifensignal fehlt.

Sind die Anschlüsse angelaufen oder beschädigt, kann schon ein neues Paar Anschlussklemmen das Problem lösen.

Wo Kabelbrüche entstehen

Denk an die letzten Gartenarbeiten: Wo wurde umgegraben, vertikutiert, ein Pfosten gesetzt oder die Rasenkante gestochen? Dort liegt die Bruchstelle besonders häufig. Auch alte Verbindungsstellen sind verdächtig, vor allem, wenn sie nicht mit gelgefüllten Verbindern gemacht wurden.

So findest du die Bruchstelle

1. Sichtprüfung

Geh das Kabel bei oberirdischer Verlegung einmal komplett ab. Achte auf Schnitte, Knicke, Bissspuren und herausgezogene Stellen. Bei eingegrabenem Kabel helfen dir die Stellen, an denen zuletzt gearbeitet wurde.

2. Radio-Methode

Für diese Methode brauchst du ein Radio mit Mittelwellen-Empfang (AM/MW). Die Ladestation muss eingeschaltet sein, damit sie ihr Signal ins Kabel schickt. Stell das Radio auf eine freie Frequenz und geh mit ihm dicht über dem Kabel entlang. Über dem intakten Kabel hörst du ein Rauschen. An der Stelle, an der das Kabel unterbrochen ist, ändert sich das Rauschen oder verstummt. Dort liegt die Bruchstelle.

3. Messgerät

Mit einem Multimeter prüfst du, ob die Schleife durchgängig ist. Trenn dafür die Ladestation vom Strom und zieh beide Kabelenden ab. Miss dann zwischen den beiden Enden den Durchgang bzw. Widerstand. Zeigt das Gerät keinen Durchgang, ist die Schleife unterbrochen.

4. Schleife halbieren

Bei langen Schleifen hilft es, den Bereich einzugrenzen. Trenn die Ladestation vom Strom, trenn das Kabel etwa in der Mitte der Schleife auf und verbinde die Ladestation mit einem Hilfskabel so, dass nur eine Hälfte der Schleife im Stromkreis liegt. Zeigt die Ladestation nach dem Einschalten wieder ein Signal, ist diese Hälfte in Ordnung, und der Bruch liegt in der anderen. Wiederhole das, bis der Abschnitt kurz genug für die Sichtprüfung ist. Die Trennstellen verbindest du danach mit Verbindungsklemmen.

So reparierst du das Kabel

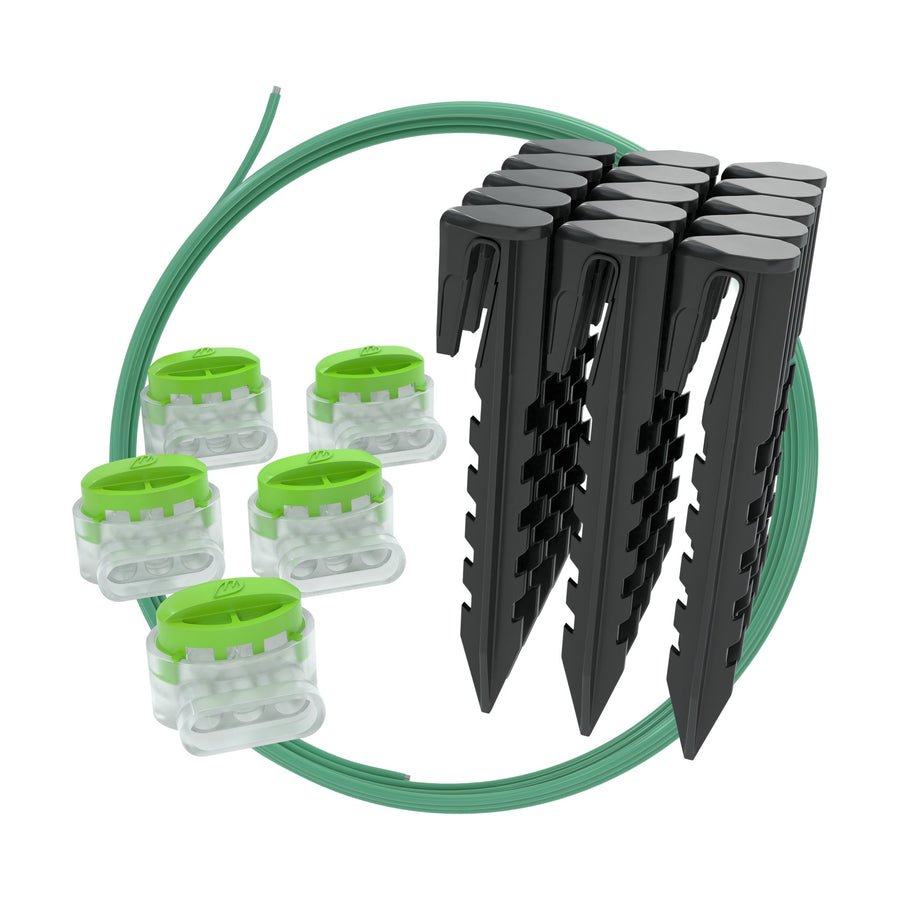

Du brauchst ein Stück intaktes Begrenzungskabel und zwei Verbindungsklemmen. Beides steckt zusammen mit Erdnägeln im Reparaturset.

1. Strom trennen. Zieh das Netzteil der Ladestation aus der Steckdose.
2. Beschädigte Stelle herausschneiden. Schneide das Kabel großzügig rechts und links der Bruchstelle ab, damit nur einwandfreies Kabel übrig bleibt.
3. Ersatzstück zuschneiden. Schneide ein Stück Ersatzkabel zu, das etwas länger ist als die Lücke.

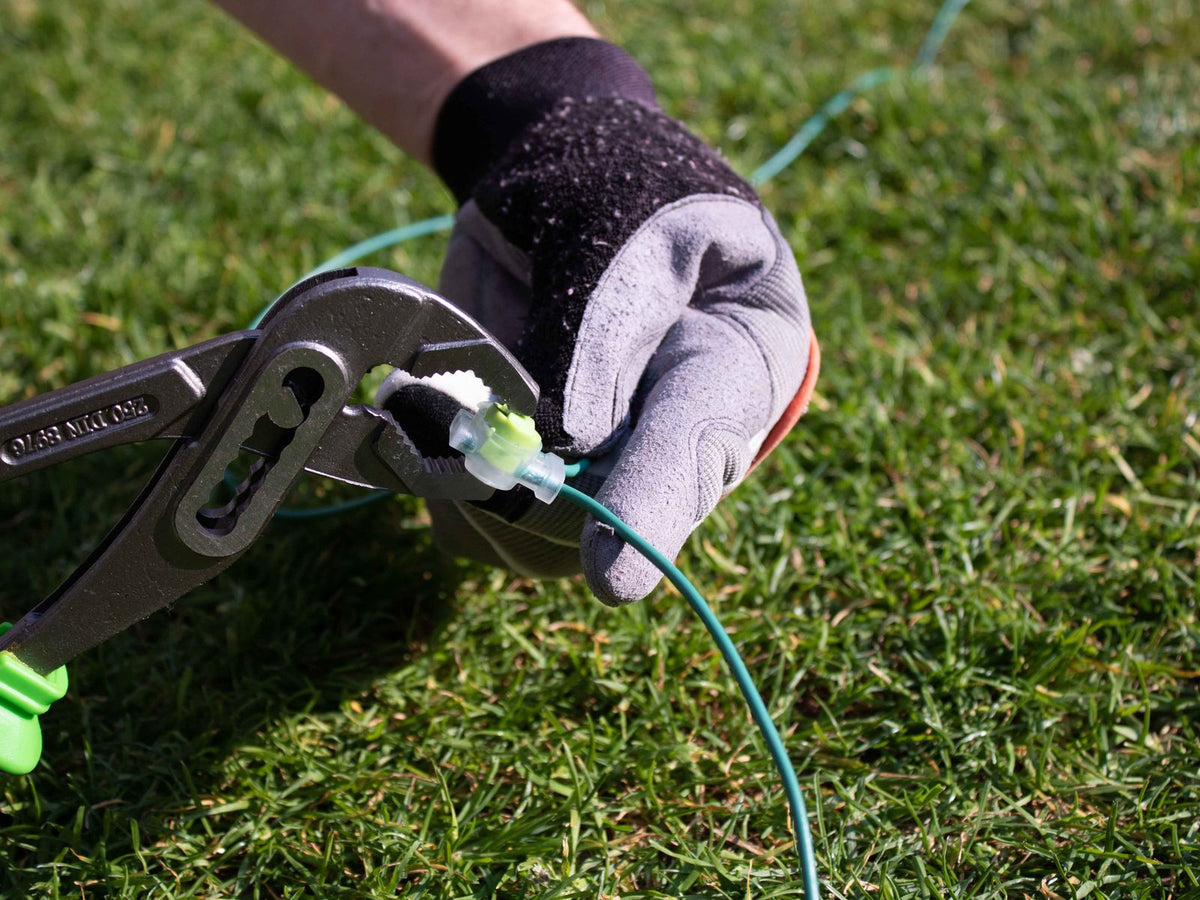

4. Verbinden. Verbinde beide Enden mit je einer gelgefüllten Verbindungsklemme. Bei unseren Verbindungsklemmen steckst du die Kabelenden ohne Abisolieren hinein und schließt die Klemme; die Schneidkontakte in der Kappe stellen die Verbindung her. Ist das Kabel lang genug, kannst du die beiden Enden auch ohne Ersatzstück direkt verbinden.
5. Testen. Steck das Netzteil wieder ein und prüf an der Ladestation, ob das Signal wieder da ist.

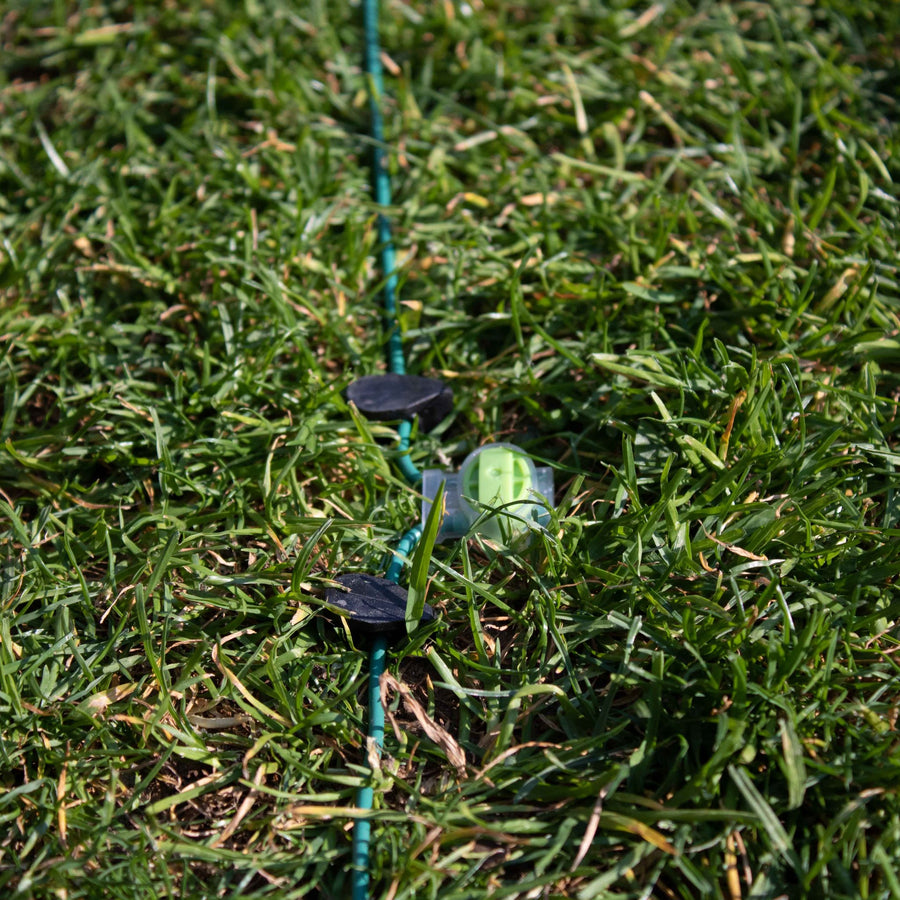

6. Befestigen. Leg das Kabel wieder an seinen Platz und befestige es mit Erdnägeln oder grab es wieder ein.

Verdrillte Kabelenden oder Isolierband sind im feuchten Boden keine dauerhafte Lösung: Feuchtigkeit erreicht die Kontakte, sie oxidieren, und der Fehler kommt wieder.

Vorbeugen

• Kabelverlauf merken: Fotografiere oder skizziere, wo das Kabel liegt, besonders bei eingegrabenem Kabel.
• Vorsicht beim Vertikutieren: Stell den Vertikutierer am Rand so ein, dass er das Kabel nicht erreicht, oder spar die Kabelstrecke aus.
• Ersatz bereithalten: Ein paar Meter Kabel und einige Verbinder sparen dir im Ernstfall die Wartezeit.

Musst du einen Teil des Gartens neu verlegen, hilft dir der Ratgeber Begrenzungskabel richtig verlegen. Und wenn du wissen willst, wie viel Kabel du für eine Erweiterung brauchst, rechnet es der Kabelrechner aus.
